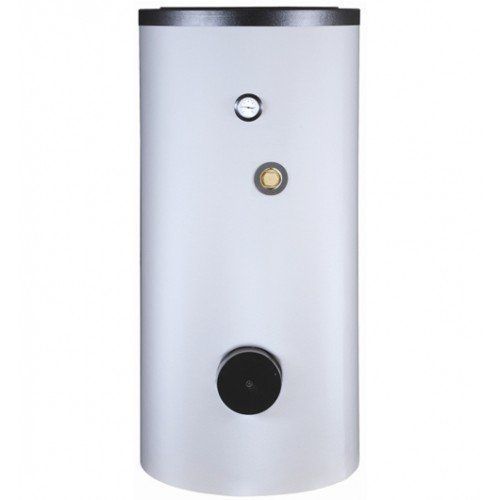

Бойлер непрямого нагріву Drazice OKC 1000 NTR / HP для роботи в системі з тепловим насосом. Має збільшену площу поверхні нагрівання, підвищений максимальний робочий тиск (10 бар). Є можливість встановлення електричного нагрівального елементу TJ 6/4 "в додаткову муфту, а так само ТЕНів K 150-8 / 2,2 kW для моделей від 300 до 500 літрів . Для моделей об'ємом 750 і 1000 літрів теплоізоляція знімна.

Час нагріву теплообмінника від 10 до 50 градусів - 16 хвилини.

конструкція бойлера

Резервуар водонагрівача OKC NTR / HP зварений із сталевого листа і повністю покритий емаллю, стійкою до дії гарячої води. В якості додаткової антикорозійного захисту у верхній частині водонагрівача і в бічному фланці встановлено два магнієвих анода, які регулюють електричний потенціал внутрішньої частини резервуара, і таким чином зменшує небезпеку його іржавіння. Усередині резервуара приварений один спіральний теплообмінник зі сталевої, зовні емальованому трубки, а також підключення гарячої та холодної води, циркуляції і гільза термостата.

На боці водонагрівача Дражице знаходиться очисний і оглядовий отвір з фланцем, внутрішній діаметр якого 110 мм, міжцентрову відстань восьми болтів M8 - 150 мм. Водонагрівач обладнаний отвором G 1½ "для вгвинчування додаткового нагрівального елементу. Цей варіант застосовується в тому випадку, якщо водонагрівач підключений до системи з тепловим насосом - для додаткового нагріву води у верхній частині водонагрівача до необхідної температури. Ізоляція резервуара складається з шару поліуретанової піни, що не містить фреонів, толщіной50 ілі60 мм, корпус водонагрівача - з пластика

Рекомендації по експлуатації

Кожен напірний водонагрівач повинен бути обладнаний мембранним запобіжним клапаном з пружиною. Умовний прохід запобіжних клапанів встановлюється відповідно до стандарту. Водонагрівачі не оснащені запобіжним клапаном. Запобіжний клапан повинен бути легко доступний і розташовуватися якомога ближче до водонагрівача. Підвідний трубопровід повинен мати внутрішній діаметр як мінімум такий же, як і запобіжний клапан. Запобіжний клапан встановлюється на висоті, що забезпечує відведення води, що капає самопливом. Рекомендуємо встановити запобіжний клапан на відгалуження. Це забезпечить можливість легкої заміни без необхідності зливу води з водонагрівача. Для монтажу використовуються запобіжні клапани з фіксованим тиском, встановленим виробником. Тиск спрацьовування запобіжного клапана повинна дорівнювати максимально допустимому тиску водонагрівача і принаймні на 20% перевищувати максимальний тиск у водопроводі. Якщо тиск у водопроводі перевищує це значення, в систему необхідно Встановити редуктор тиску. Між водонагрівачем і запобіжним клапаном заборонено встановлювати будь-яку запірну арматуру. При монтажі керуйтеся інструкцією виробника запобіжного обладнання.

Перед кожним введенням запобіжного клапана в експлуатацію необхідно його перевірити. Перевірка виконується ручним видаленням мембрани від сідла, поворотом кнопки відокремлює пристрою завжди в напрямку стрілки. Після повороту кнопка повинна увійти назад в паз. Правильна функція відокремлює пристрої проявляється в витіканні води через зливну трубку запобіжного клапана. При нормальній експлуатації необхідно здійснювати цей контроль мінімально один раз в місяць, а також після кожного простою водонагрівача більше 5 днів. З запобіжного клапана через відвідну трубку може капати вода, трубка повинна бути вільно відкрита в атмосферу, спрямована вертикально вниз і встановлена ​​в середовищі, де температура не опускається нижче точки замерзання. При зливі води з водонагрівача використовуйте рекомендований зливний клапан.
