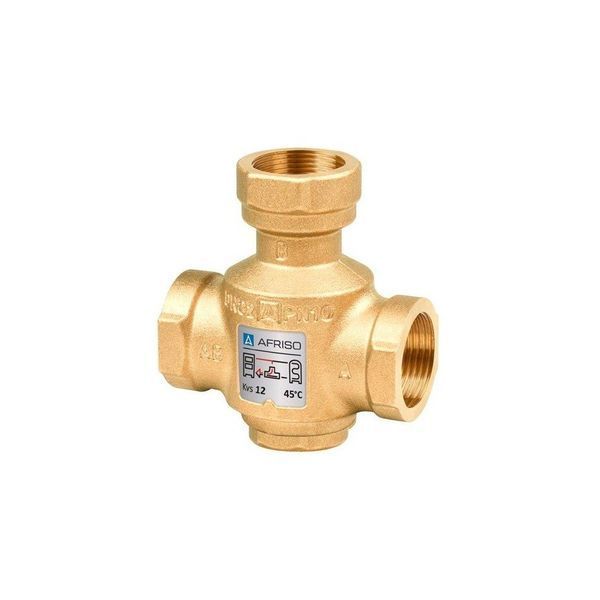

Термічні клапани ATV виконані з латуні і мають внутрішню різьбу. Усередині клапана є термостатичні елементи, який регулює температуру води, що повертається в котел, і підтримує її на постійному мінімальному рівні. Температура відкриття вказує на температуру, при якій клапан ATV починає закривати підключення А за допомогою термостатичного елемента. Клапан може встановлюватися у всіх положеннях. Застосування клапана ATV не вимагає установки додаткових регулюючих клапанів на його підключення. Конструкція клапанів ATV дозволяє замінити термостатичний елемент без демонтажу клапана з системи.

Термічні клапани ATV призначені для ефективного заповнення накопичувального бака і захисту твердопаливних котлів від занадто низької температури води в зворотному трубопроводі. Температура нижче, ніж рекомендує виробник котла, може викликати менший ККД, корозію, конденсат, кіптява, які в кінцевому підсумку призводять до скорочення терміну служби котла. Клапан ATV робить так, щоб вода циркулювала по малому контуру до тих пір, поки котел не досягне необхідної температури. Після досягнення необхідної температури, клапан закриває підключення А і заповнює бак підтримуючи необхідну температуру води, що повертається в котел.

Технічні дані

• Максимальний робочий тиск: PN10
• Діапазон робочої температури: +5 ÷ + 95 ° C
• Максимальний перепад тиску: 100 кПа (1 бар)
• Температура відкриття: 60 ° C
• Kvs [м3 / ч]: 9
• З'єднання: Rp 1 ", Rp - внутрішнє різьблення
• Рівень внутрішньої витоку: A - AB: max 1% Kvs (Δp 100 кПа), B - AB: max 3% Kvs (Δp 100 кПа)
• Максимальна концентрація гліколю: 50%
• Корпус: латунь CB753S
• Заглушка: латунь CW617N
• Ущільнення: EPDM

Розміри (мм):

приклади підключення
